Evoque ATC 12L

Apresentação

O CNC Router é uma máquina para executar cortes, rebaixos, usinagens e furações com rapidez e precisão.

Seu sistema de trabalho prático e ágil garante baixo tempo de setup e alta qualidade nos resultados das peças trabalhadas.

Apresentamos o Centro de Usinagem Router Evoque ATC 12L, uma máquina inovadora que otimiza o processo de fabricação de móveis, oferece precisão e rapidez na execução de cortes, rasgos, rebaixos e furações em diversos materiais, como MDF, MDP e outros.

• Barramento composto por aços tubulares e estrutura soldada
• Velocidade de trabalho máxima de 60 m/min
• Área de trabalho de 2000x3000x300 mm
• Mesa de vácuo com 6 zonas e ajuste manual
• Bomba de vácuo 7,5 kW de 300 m3 / palheta de grafite

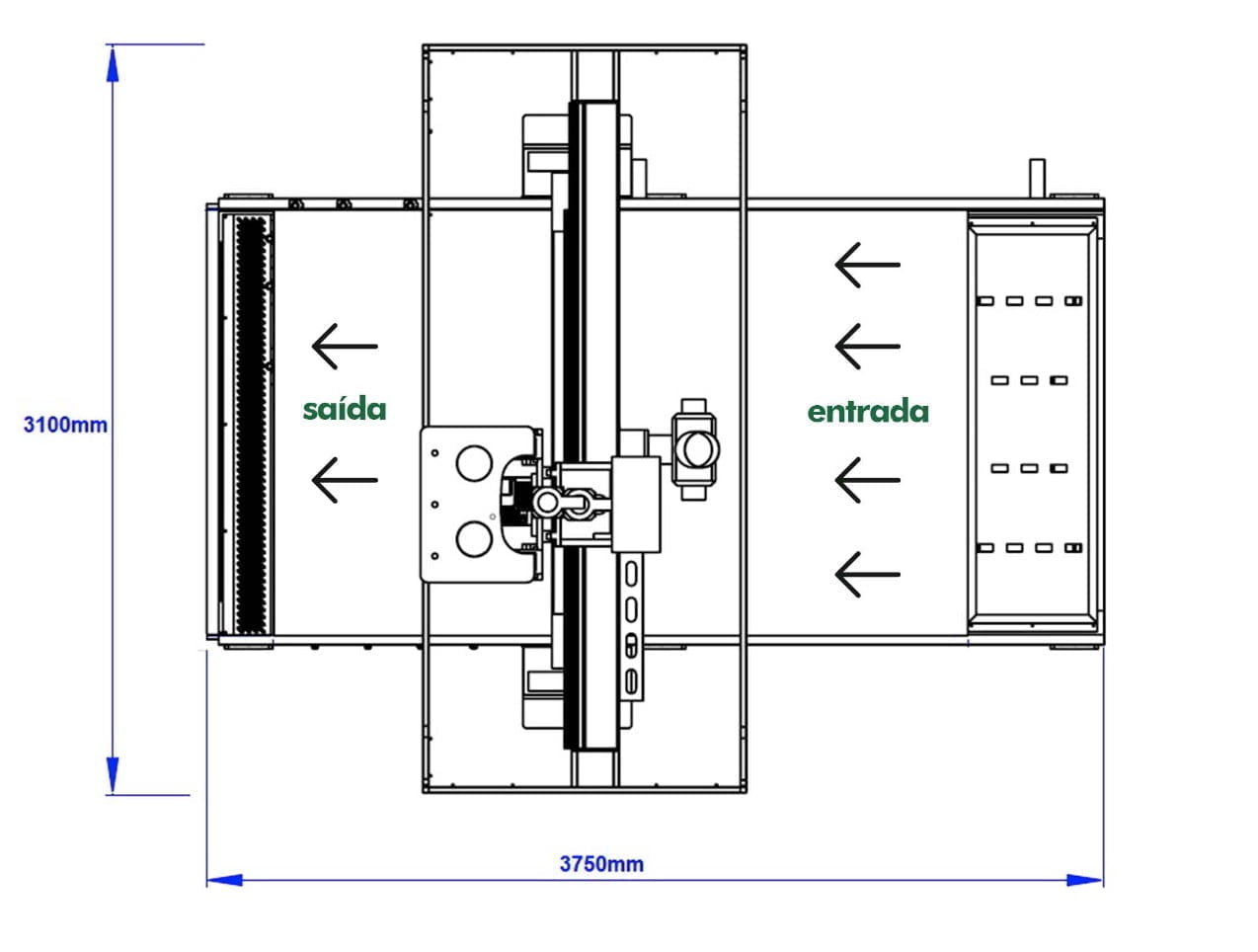

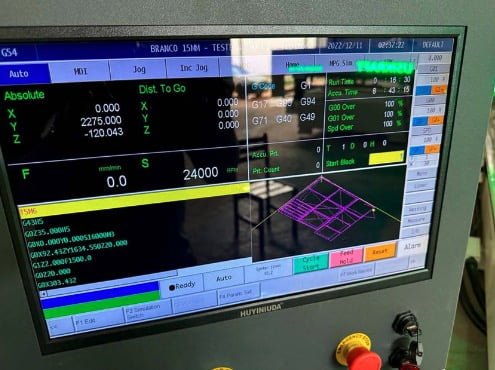

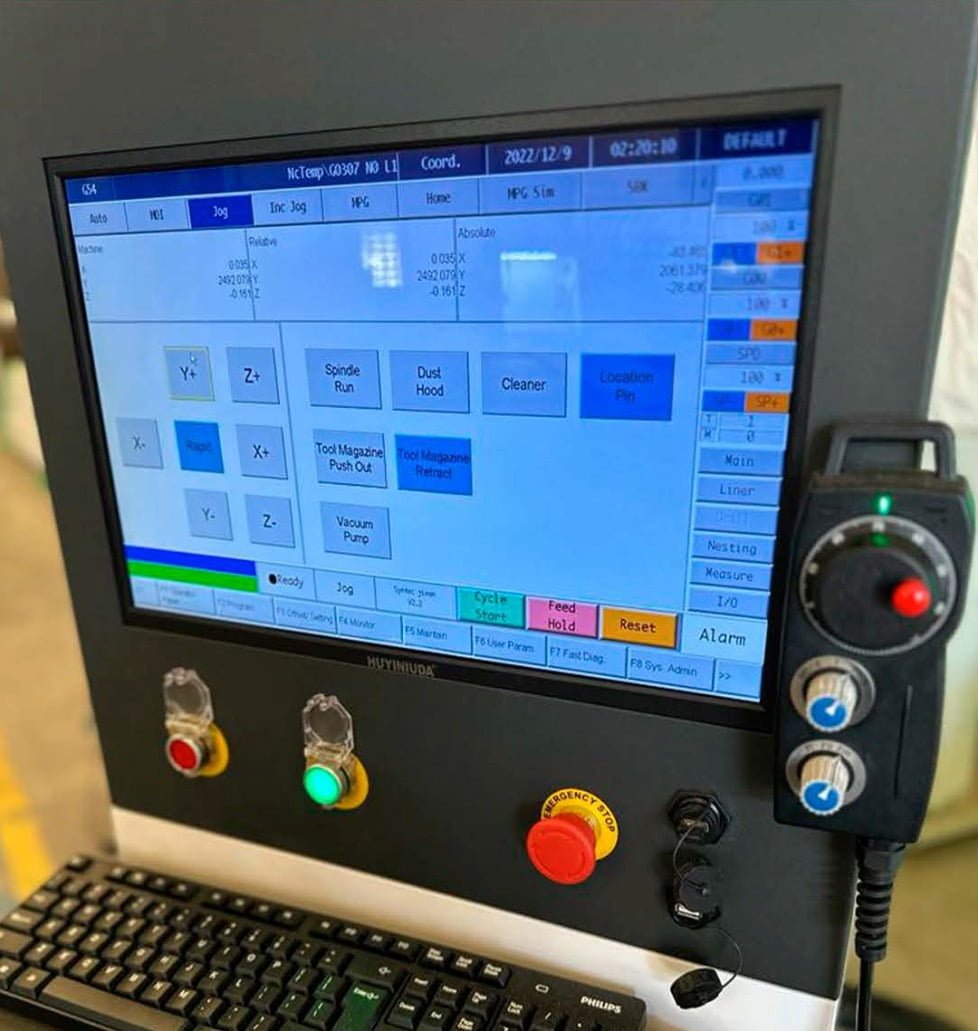

01 — Comando CNC

O Comando CNC é responsável por controlar todas as operações do Centro de Usinagem Router. Graças ao seu sistema operacional LNC e aos sensores inteligentes em todos os eixos, oferece maior agilidade e facilidade para operar o equipamento, evitando possíveis erros e colisões.

• Sistema Operacional LNC em um comando dedicado e selado
• Comando inteligente com sensores em todos os eixos
• Integração através de linguagem de Comando G-Code
• Porta USB para inserção de Pen Drive
• Controle MPG para movimentação dos eixos e zerar ferramentas.

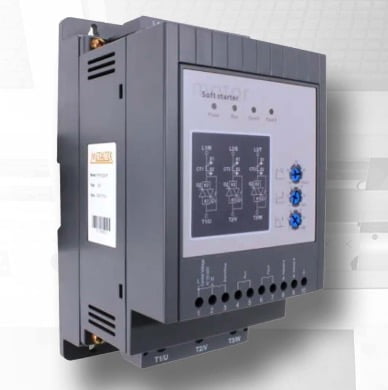

02 — Softstarter

O Softstarter é um recurso importante que protege a máquina e garante um funcionamento mais suave. Com ele, é possível controlar a aceleração do motor durante a partida e desacelerar gradualmente durante a parada, protegendo o sistema contra picos de corrente.

• Controle suave da aceleração do motor durante a partida
• Desaceleração gradual durante a parada
• Proteção contra picos de corrente.

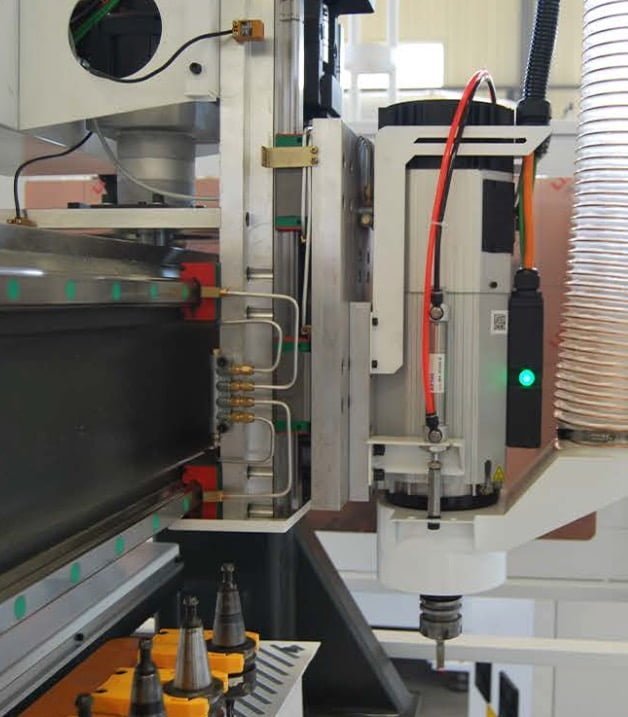

03 — Cabeçote SPINDLE ATC

O Cabeçote SPINDLE ATC é um componente fundamental para garantir a qualidade e precisão dos trabalhos realizados. Com motor potente, troca automática de até 12 ferramentas e deslocamento através de guias lineares, o SPINDLE ATC proporciona maior agilidade e eficiência na produção.

• SPINDLE ATC – HQD 0 a 24.000 rpm
• Motor de 9,0 kW (12 cv) com acionamento pneumático para troca de ferramentas
• ATC 12 L para troca automática e linear de até 12 ferramentas
• Porta-ferramentas ISO 30 fixada no montante móvel do eixo X
• Deslocamento através de guias lineares.

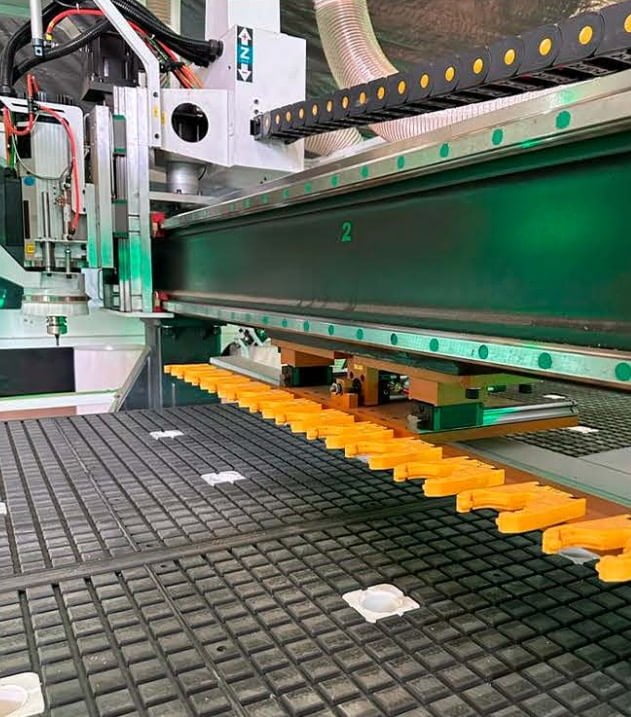

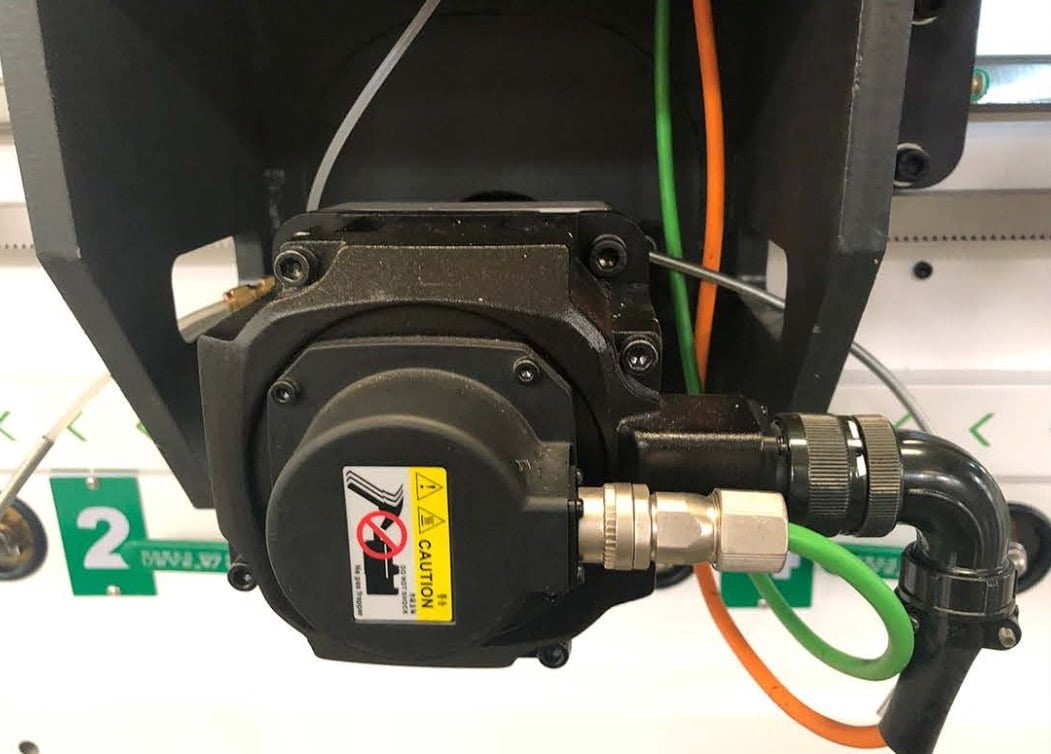

04 — Movimentação

A movimentação dos três eixos é realizada através de servo-motores, que proporcionam velocidades de avanço livres e usinam de acordo com as especificações do material e da ferramenta utilizada. Guias lineares e engrenagens helicoidais garantem uma movimentação precisa e confiável.

• Acionamento dos três eixos por servo-motores (dois de 850 W no eixo Y, um de 850 W no eixo X e um de 850 W no eixo Z)
• Velocidade de avanço livre de 40 m/min
• Velocidade de avanço usinando e cortando de 5 a 15 m/min
• Guias lineares de 25 mm em todos os eixos com engrenagens e cremalheiras helicoidais
• Fuso de esfera no Taiwan TBI 2505 no eixo Z.

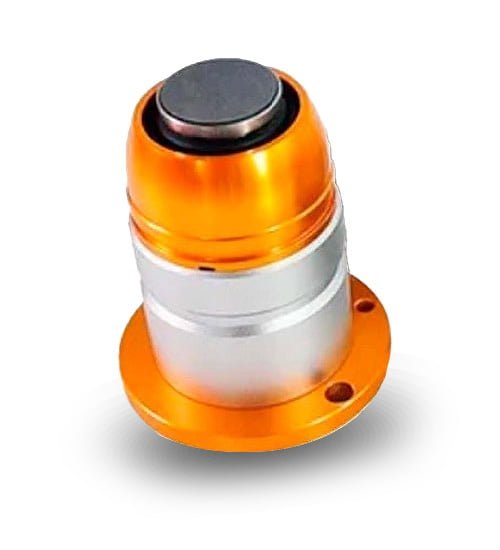

05 — Sensor automático de calibração

O sensor automático de calibração é uma funcionalidade que agiliza a calibração das ferramentas e o início do trabalho, garantindo que os processos sejam executados com a maior precisão possível e sem perda de tempo.

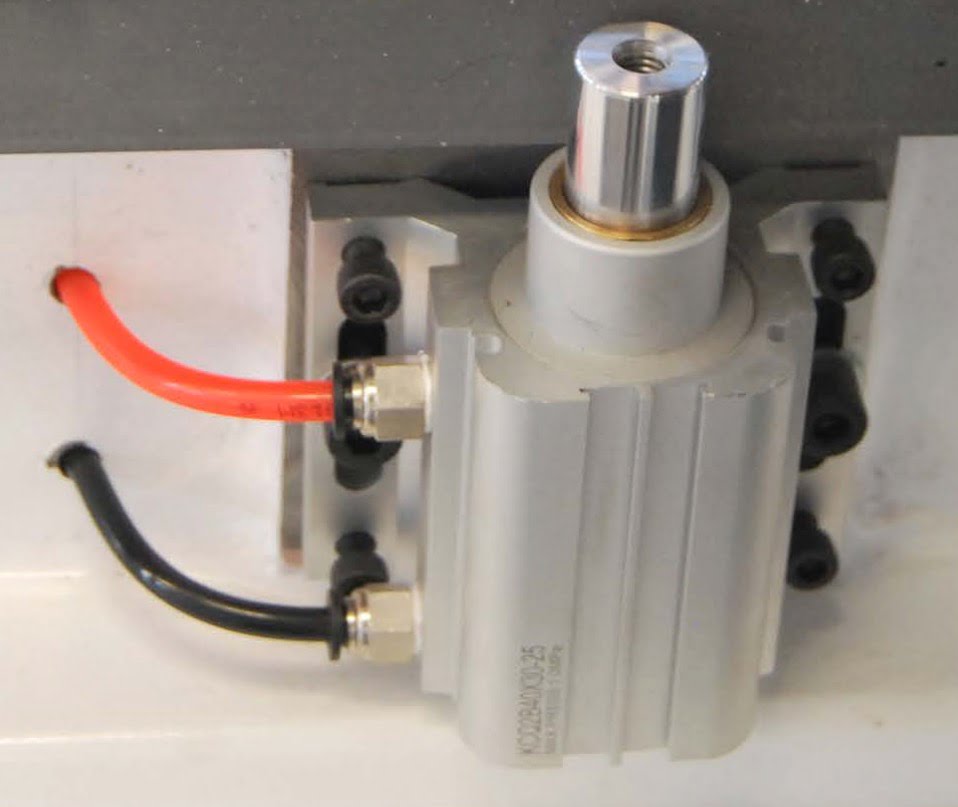

06 — Cilindros de esquadro

Os cilindros de esquadro são dispositivos acionados pneumaticamente que auxiliam na fixação e posicionamento das chapas, garantindo o perfeito esquadro durante o processo de usinagem.

• CNC equipado com 4 cilindros no eixo Y e 3 cilindros no eixo X com acionamento pneumático.

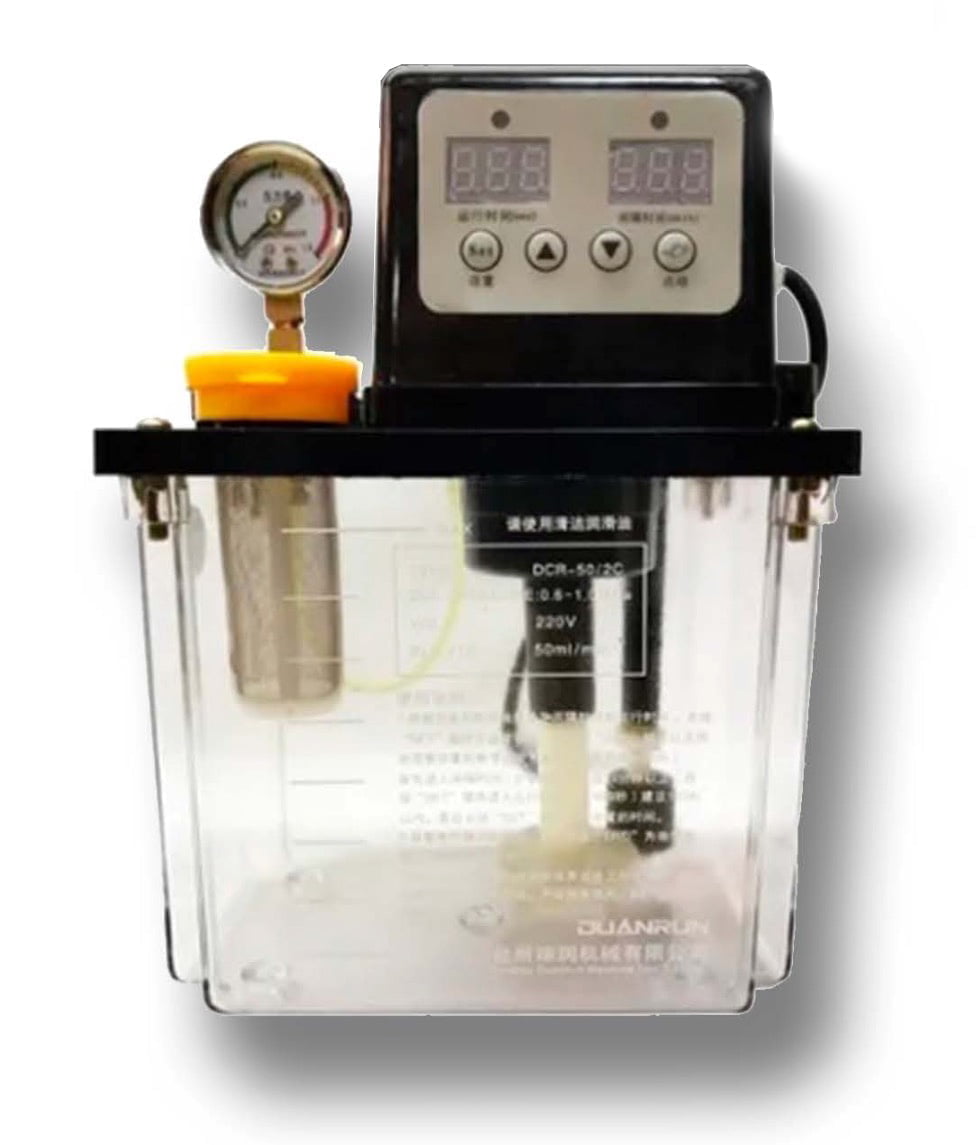

07 — Bomba de lubrificação automática

A bomba de lubrificação automática é um recurso que contribui para a manutenção do equipamento, lubrificando os eixos automaticamente e aumentando a vida útil do Centro de Usinagem Router.

• Lubrificação automática dos eixos
• Aumento da vida útil do equipamento.

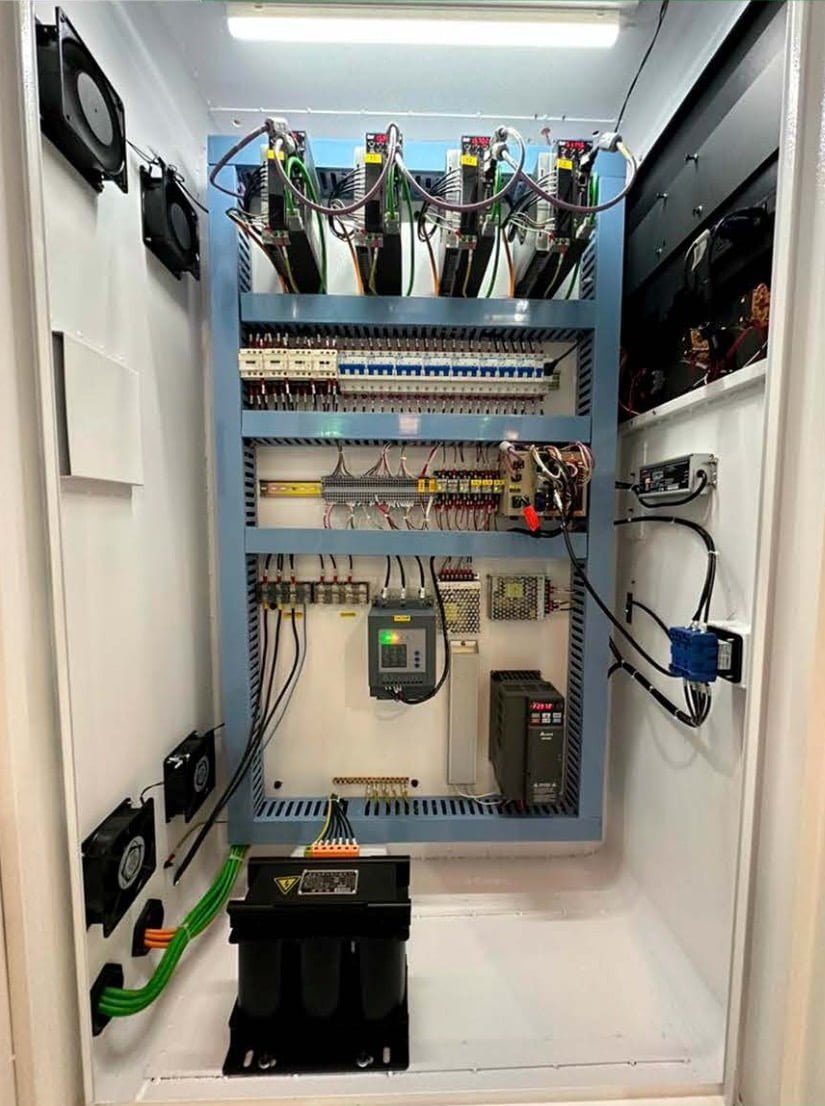

08 — Painel de comando

O painel de comando é equipado com componentes elétricos de alta qualidade da marca Schneider, além de servo-motores, servo-drivers e inversores DELTA. A refrigeração do painel garante um funcionamento estável e seguro, enquanto a voltagem de 380 V 60 hz permite o uso do equipamento em diferentes ambientes de trabalho.

• Componentes elétricos Schneider
• Servo-motores, servo-drivers e inversores DELTA
• Painel refrigerado
• Voltagem 380 V 60 hz.

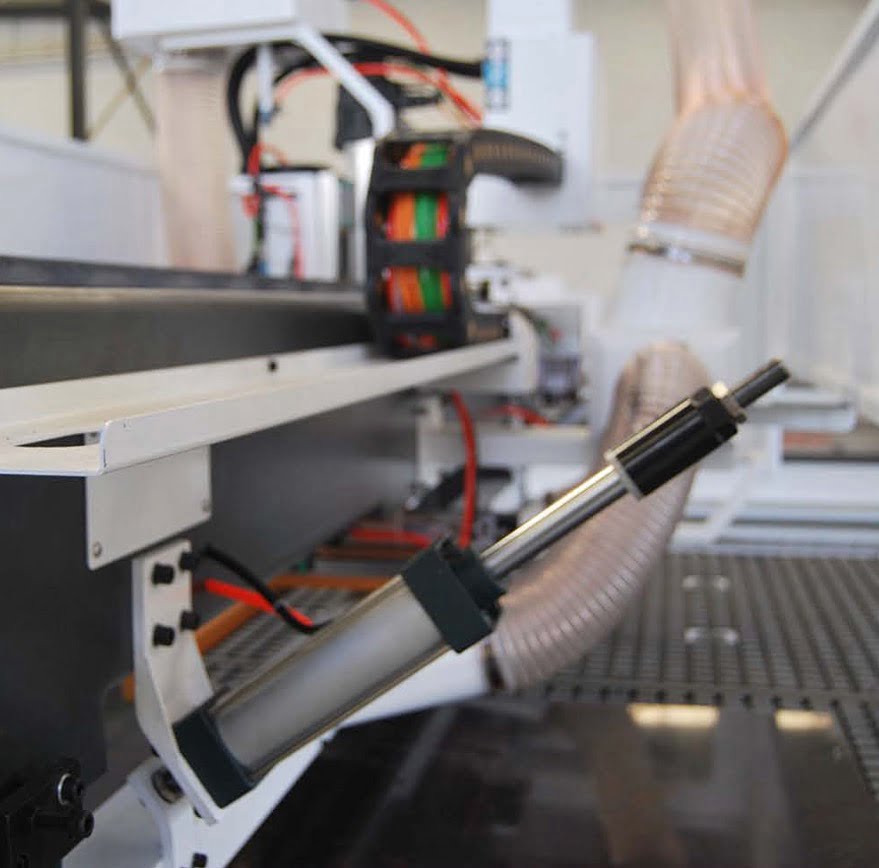

09 — Empurrador descarga automático

O empurrador descarga automático é uma funcionalidade que facilita o fluxo de trabalho, agilizando a retirada das peças cortadas e permitindo o início de um novo ciclo de produção. Seu acionamento pneumático através do painel de comando torna o processo ainda mais eficiente e rápido.

• Agiliza a retirada das peças cortadas e início de um novo ciclo
• Acionamento pneumático através do painel de comando.
